重要的5个坐标系统
- 局部空间(Local Space，或者称为物体空间(Object Space))
- 世界空间(World Space)
- 观察空间(View Space，或者称为视觉空间(Eye Space))
- 裁剪空间(Clip Space)
- 屏幕空间(Screen Space)
概述

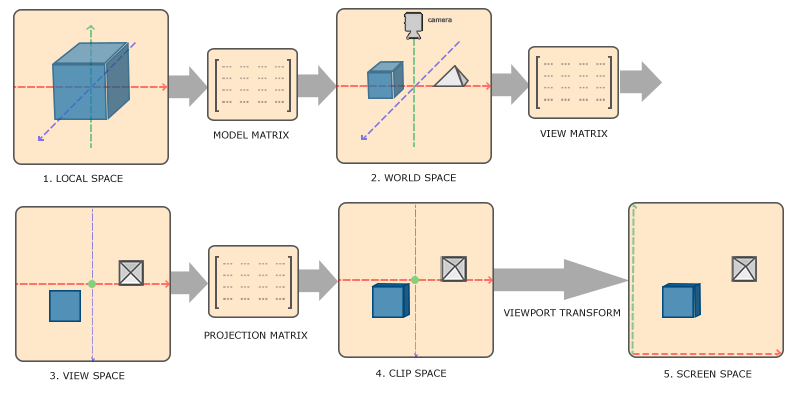

为了将坐标从一个坐标系变换到另一个坐标系，我们需要用到几个变换矩阵，最重要的几个分别是模型(Model)、观察(View)、投影(Projection)三个矩阵。我们的顶点坐标起始于局部空间(Local Space)，在这里它称为局部坐标(Local Coordinate)，它在之后会变为世界坐标(World Coordinate)，观察坐标(View Coordinate)，裁剪坐标(Clip Coordinate)，并最后以屏幕坐标(Screen Coordinate)的形式结束。下面的这张图展示了整个流程以及各个变换过程做了什么：
- 局部坐标是对象相对于局部原点的坐标，也是物体起始的坐标。
- 下一步是将局部坐标变换为世界空间坐标，世界空间坐标是处于一个更大的空间范围的。这些坐标相对于世界的全局原点，它们会和其它物体一起相对于世界的原点进行摆放。
- 接下来我们将世界坐标变换为观察空间坐标，使得每个坐标都是从摄像机或者说观察者的角度进行观察的。
- 坐标到达观察空间之后，我们需要将其投影到裁剪坐标。裁剪坐标会被处理至-1.0到1.0的范围内，并判断哪些顶点将会出现在屏幕上。
- 最后，我们将裁剪坐标变换为屏幕坐标，我们将使用一个叫做视口变换(Viewport Transform)的过程。视口变换将位于-1.0到1.0范围的坐标变换到由glViewport函数所定义的坐标范围内。最后变换出来的坐标将会送到光栅器，将其转化为片段。
局部空间
局部空间是指物体所在的坐标空间，即对象最开始所在的地方。想象你在一个建模软件（比如说Blender）中创建了一个立方体。你创建的立方体的原点有可能位于(0, 0, 0)，即便它有可能最后在程序中处于完全不同的位置。甚至有可能你创建的所有模型都以(0, 0, 0)为初始位置（译注：然而它们会最终出现在世界的不同位置）。所以，你的模型的所有顶点都是在局部空间中：它们相对于你的物体来说都是局部的。
我们一直使用的那个箱子的顶点是被设定在-0.5到0.5的坐标范围中，(0, 0)是它的原点。这些都是局部坐标。
世界空间
如果我们将我们所有的物体导入到程序当中，它们有可能会全挤在世界的原点(0, 0, 0)上，这并不是我们想要的结果。我们想为每一个物体定义一个位置，从而能在更大的世界当中放置它们。世界空间中的坐标正如其名：是指顶点相对于（游戏）世界的坐标。如果你希望将物体分散在世界上摆放（特别是非常真实的那样），这就是你希望物体变换到的空间。物体的坐标将会从局部变换到世界空间；该变换是由模型矩阵(Model Matrix)实现的。
模型矩阵是一种变换矩阵，它能通过对物体进行位移、缩放、旋转来将它置于它本应该在的位置或朝向。你可以将它想像为变换一个房子，你需要先将它缩小（它在局部空间中太大了），并将其位移至郊区的一个小镇，然后在y轴上往左旋转一点以搭配附近的房子。你也可以把上一节将箱子到处摆放在场景中用的那个矩阵大致看作一个模型矩阵；我们将箱子的局部坐标变换到场景/世界中的不同位置。
观察空间
观察空间经常被人们称之OpenGL的摄像机(Camera)（所以有时也称为摄像机空间(Camera Space)或视觉空间(Eye Space)）。观察空间是将世界空间坐标转化为用户视野前方的坐标而产生的结果。因此观察空间就是从摄像机的视角所观察到的空间。而这通常是由一系列的位移和旋转的组合来完成，平移/旋转场景从而使得特定的对象被变换到摄像机的前方。这些组合在一起的变换通常存储在一个观察矩阵(View Matrix)里，它被用来将世界坐标变换到观察空间。在下一节中我们将深入讨论如何创建一个这样的观察矩阵来模拟一个摄像机。
正射投影

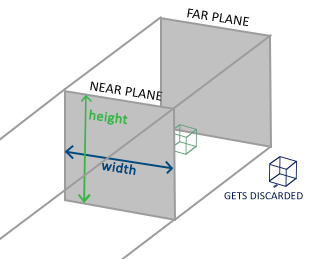

正射投影矩阵定义了一个类似立方体的平截头箱，它定义了一个裁剪空间，在这空间之外的顶点都会被裁剪掉。创建一个正射投影矩阵需要指定可见平截头体的宽、高和长度。在使用正射投影矩阵变换至裁剪空间之后处于这个平截头体内的所有坐标将不会被裁剪掉。它的平截头体看起来像一个容器：
上面的平截头体定义了可见的坐标，它由宽、高、近(Near)平面和远(Far)平面所指定。任何出现在近平面之前或远平面之后的坐标都会被裁剪掉。正射平截头体直接将平截头体内部的所有坐标映射为标准化设备坐标，因为每个向量的w分量都没有进行改变；如果w分量等于1.0，透视除法则不会改变这个坐标。
要创建一个正射投影矩阵，我们可以使用GLM的内置函数glm::ortho：
glm::ortho(0.0f, 800.0f, 0.0f, 600.0f, 0.1f, 100.0f);
前两个参数指定了平截头体的左右坐标，第三和第四参数指定了平截头体的底部和顶部。通过这四个参数我们定义了近平面和远平面的大小，然后第五和第六个参数则定义了近平面和远平面的距离。这个投影矩阵会将处于这些x，y，z值范围内的坐标变换为标准化设备坐标。
正射投影矩阵直接将坐标映射到2D平面中，即你的屏幕，但实际上一个直接的投影矩阵会产生不真实的结果，因为这个投影没有将透视(Perspective)考虑进去。所以我们需要透视投影矩阵来解决这个问题。
透视投影

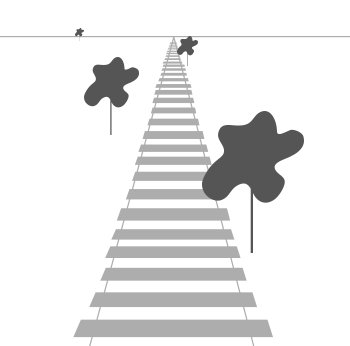

如果你曾经体验过实际生活给你带来的景象，你就会注意到离你越远的东西看起来更小。这个奇怪的效果称之为透视(Perspective)。透视的效果在我们看一条无限长的高速公路或铁路时尤其明显，正如下面图片显示的那样：
正如你看到的那样，由于透视，这两条线在很远的地方看起来会相交。这正是透视投影想要模仿的效果，它是使用透视投影矩阵来完成的。这个投影矩阵将给定的平截头体范围映射到裁剪空间，除此之外还修改了每个顶点坐标的w值，从而使得离观察者越远的顶点坐标w分量越大。被变换到裁剪空间的坐标都会在-w到w的范围之间（任何大于这个范围的坐标都会被裁剪掉）。OpenGL要求所有可见的坐标都落在-1.0到1.0范围内，作为顶点着色器最后的输出，因此，一旦坐标在裁剪空间内之后，透视除法就会被应用到裁剪空间坐标上：
$$
out = \begin{pmatrix} x /w \ y / w \ z / w \end{pmatrix}
$$
顶点坐标的每个分量都会除以它的w分量，距离观察者越远顶点坐标就会越小。这是w分量重要的另一个原因，它能够帮助我们进行透视投影。最后的结果坐标就是处于标准化设备空间中的。如果你对正射投影矩阵和透视投影矩阵是如何计算的很感兴趣（且不会对数学感到恐惧的话）我推荐这篇由Songho写的文章。
在GLM中可以这样创建一个透视投影矩阵：
glm::mat4 proj = glm::perspective(glm::radians(45.0f), (float)width/(float)height, 0.1f, 100.0f);

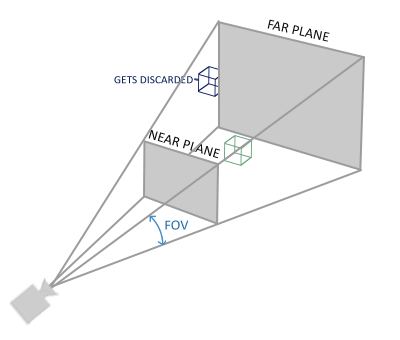

同样，glm::perspective所做的其实就是创建了一个定义了可视空间的大平截头体，任何在这个平截头体以外的东西最后都不会出现在裁剪空间体积内，并且将会受到裁剪。一个透视平截头体可以被看作一个不均匀形状的箱子，在这个箱子内部的每个坐标都会被映射到裁剪空间上的一个点。下面是一张透视平截头体的图片：
它的第一个参数定义了fov的值，它表示的是视野(Field of View)，并且设置了观察空间的大小。如果想要一个真实的观察效果，它的值通常设置为45.0f，但想要一个毁灭战士(DOOM,经典的系列第一人称射击游戏)风格的结果你可以将其设置一个更大的值。第二个参数设置了宽高比，由视口的宽除以高所得。第三和第四个参数设置了平截头体的近和远平面。我们通常设置近距离为0.1f，而远距离设为100.0f。所有在近平面和远平面内且处于平截头体内的顶点都会被渲染。
当你把透视矩阵的 near 值设置太大时（如10.0f），OpenGL会将靠近摄像机的坐标（在0.0f和10.0f之间）都裁剪掉，这会导致一个你在游戏中很熟悉的视觉效果：在太过靠近一个物体的时候你的视线会直接穿过去。

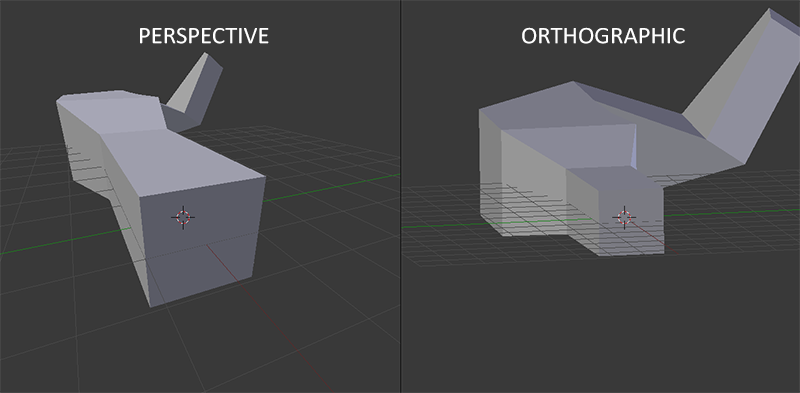

当使用正射投影时，每一个顶点坐标都会直接映射到裁剪空间中而不经过任何精细的透视除法（它仍然会进行透视除法，只是w分量没有被改变（它保持为1），因此没有起作用）。因为正射投影没有使用透视，远处的物体不会显得更小，所以产生奇怪的视觉效果。由于这个原因，正射投影主要用于二维渲染以及一些建筑或工程的程序，在这些场景中我们更希望顶点不会被透视所干扰。某些如 Blender 等进行三维建模的软件有时在建模时也会使用正射投影，因为它在各个维度下都更准确地描绘了每个物体。下面你能够看到在Blender里面使用两种投影方式的对比：
你可以看到，使用透视投影的话，远处的顶点看起来比较小，而在正射投影中每个顶点距离观察者的距离都是一样的。
把它们都组合到一起
通过计算可使一个物体坐标转换为裁剪坐标。最后一步将裁剪空间转换为屏幕空间OpenGL会自动进行透视除法（齐次坐标转欧式坐标）和裁剪。
$$
V_{clip} = M_{projection} \cdot M_{view} \cdot M_{model} \cdot V_{local}
$$
顶点着色器的输出要求所有的顶点都在裁剪空间内，这正是我们刚才使用变换矩阵所做的。OpenGL然后对裁剪坐标执行透视除法从而将它们变换到标准化设备坐标。OpenGL会使用glViewPort内部的参数来将标准化设备坐标映射到屏幕坐标，每个坐标都关联了一个屏幕上的点（在我们的例子中是一个800x600的屏幕）。这个过程称为视口变换。
以下是利用glm库构建三个变换矩阵的方案：
// 物体空间到世界空间 模型矩阵
glm::mat4 model;
model = glm::rotate(model, glm::radians(-55.0f), glm::vec3(1.0f, 0.0f, 0.0f));
//世界空间到观察空间 观察矩阵
glm::mat4 view; // 注意，我们将矩阵向我们要进行移动场景的反方向移动。
view = glm::translate(view, glm::vec3(0.0f, 0.0f, -3.0f));
//投影矩阵 透视方案
glm::mat4 projection;
projection = glm::perspective(glm::radians(45.0f), screenWidth / screenHeight, 0.1f, 100.0f);
顶点着色器
#version 330 core
layout (location = 0) in vec3 aPos;
...
uniform mat4 model;
uniform mat4 view;
uniform mat4 projection;
void main()
{
// 注意乘法要从右向左读
gl_Position = projection * view * model * vec4(aPos, 1.0);
...
}
同时将矩阵传入顶点着色器中
shader.setMat4("model", model);
shader.setMat4("view", view);
shader.setMat4("projection", projection);
